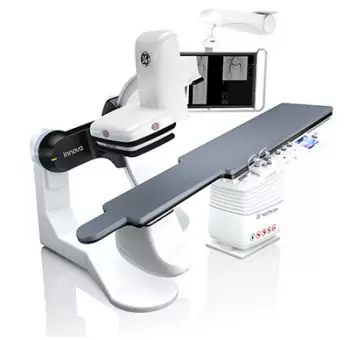

Рентгенівська система Innova IGS 5

Експертний рівень візуалізації з мінімальною дозою опромінення. Найскладніші процедури під контролем від і до: отримання глибоких проекцій; новий монітор з великим екраном; вдосконалена технологія роботи із зображеннями. Пакети клінічних додатків для лікування найскладніших патологій

Три моделі з детектором Revolution:

• Innova IGS 520 — 20 х 20 см
• Innova IGS 530 — 30 х 30 см
• Innova IGS 540 — 40 х 40 см

Революційний плоскопанельний детектор

Цифровий квадратний плоскопанельний детектор Revolution розробки GE Healthcare має унікальну конструкцію (170 патентів), представлену фотодіодною матрицею з аморфним кремнієм на монолітній основі без характерних швів. Товщина сцинтилятора й електронний шум оптимізовані таким чином, щоб максимально збільшити ефективність використання дози опромінення.

Три розміру — для будь-яких процедур

• 20 х 20 см — найбільший детектор для кардіології (система Innova IGS 520)
• 30 х 30 см — універсальний розмір детектора для широкого спектра процедур (система Innova IGS 530)
• 40 х 40 см — найбільший у галузі детектор для онкології і візуалізації периферичних судин (система Innova IGS 540)


Відмінна якість зображення за низької дози
Детектор Revolution має один з найвищих у галузі коефіцієнт квантової ефективності (DQE). Високий DQE дає змогу отримувати зображення більш високої якості із застосуванням тих же параметрів дози або зображення дещо нижчої якості при зменшенні дозі опромінення.

За допомогою детектора Revolution широкий спектр рентгенівського випромінювання перетворюється в цифровий сигнал без втрат на поглинання. Інноваційна технологія обробки зображень перетворює інформацію для візуалізації великого діапазону анатомічних щільностей без втрати якості. Широкий динамічний діапазон детектора в поєднанні з 14-бітним запатентованим алгоритмом обробки забезпечує відмінну візуалізацію об'єктів з низькою контрастністю.

Удосконалена конструкція

LC-подібний пристрій позиціонування, що застосовується в системах Innova IGS 5, у поєднанні зі спеціально розробленою ергономічною функціональною панеллю, встановленою поруч зі столом, полегшують управління і доступ до найбільш важливих функцій під час проведення процедури.

Запатентований пристрій ізоцентричного позиціонування за 3-ма осями, що включає підлоговий L-подібний тримач і рухому C-дугу, забезпечує максимальну гнучкість позиціонування пацієнта і доступ до нього для отримання зображень у всіх проекціях. Моторизоване переміщення по трьох осях спрощує позиціонування навіть під найскладнішими кутами. Кріплення конструкції до підлоги мінімізує вібрацію і відхилення під час сканування.

Системи Innova IGS 5 оснащені рентгенівською трубкою Performix 160 A. Виняткова стійкість до перегрівання — найдовший термін експлуатації (за даними статистики сервісного обслуговування GE Healthcare) — гарантує безпроблемну багаторічну роботу за будь-якого потоку пацієнтів.

У системах Innova IGS 5 використовується високочастотний трифазний генератор потужністю 100 кВт, що забезпечує можливість виконання імпульсної флюороскопії з відсіванням растра. Автоматична система розрахунку обчислює максимальний час експозиції на основі обраного протоколу, кВ, мА і фокальної плями.

Простий централізований контроль

Розроблений спеціально для медичних цілей, великий повноколірний сенсорний монітор Innova Central (діагональ 142 см (56 дюймів)) з інтуїтивним меню дозволяє управляти більшістю функцій системи, конфігурувати, змінювати параметри візуалізації, користуватися клінічними додатками — все це, не відходячи від столу. 120 шаблонів розкладки, які легко перемикати з пульта Innova Central, і зручна функція збільшення зображення допомагають при виконанні важливих етапів процедури.
Серед інших інтуїтивно зрозумілих механізмів управління — зручний джойстик, за допомогою якого можна легко переміщувати стіл, позиціонувати С-дугу і проводити втручання.

Клінічні додатки

GE Healthcare пропонує більше 20 сучасних додатків, призначених для оптимізації роботи і підвищення клінічної достовірності при плануванні, виконанні та контролі складних процедур.

Innova StentViz — поліпшена візуалізація стента
Покращує видимість меж і структури стента, допомагаючи оцінити якість розкриття стента під час коронарних втручань. Додаток автоматично визначає і контрастує провідник і маркери по краях балона, допомагаючи провести еластичну реєстрацію стента, яка дозволяє компенсувати його деформацію. Також додаток видаляє рентген-непрозорі об'єкти з поля зору для оптимальної видимості стента і ефективного проведення процедури.

HeartVision — тривимірна навігація в реальному часі для кардіологічних втручань
Програмний модуль Heart Vision накладає підготовлені тривимірні моделі з КТ, МРТ або ротаційної ангіографії на рентгеноскопічне зображення в реальному часі одним натисканням миші, полегшуючи навігацію пристроїв у просвіті судин під час маніпуляцій на серці. Додаток забезпечено засобами стабілізації зображення шляхом синхронізації з ЕКГ і дихальним циклом для компенсації артефактів руху при диханні, забезпечуючи чіткі тривимірні орієнтири під час складних процедур.

Innova OneTouch — кількісний аналіз одним дотиком
Додаток виконує кількісний аналіз і вимірює довжину стенозу. Крім того, за допомогою джойстика можна вимірювати діаметри судин прямо біля операційного столу.

Valve Planning — протокол планування імплантації клапана
Візуалізація і кількісна оцінка анатомії серця для планування стратегії лікування. Протокол планування встановлення клапана в додатку Vessel IQ Xpress дозволяє візуалізувати анатомію серця з деталізацією, необхідною для оцінки стану аортального клапана.

InnovaSpin — оптимальна проекція судини за одну ін'єкцію контрасту
Клінічний додаток для ротаційної ангіографії Innova Spin надає можливість побачити всю камеру серця і анатомію коронарних судин за одну зйомку і з однією ін'єкцією контрасту.

Innova Breeze — простий автоматизований спосіб болюсного дослідження
Модуль Innova Breeze для отримання субтракційного периферичного зображення з метою відстеження контрастної речовини в реальному часі з можливістю зміни швидкості переміщення стола. Можливий захоплення обох кінцівок одночасно з високою роздільною здатністю судин малого діаметра. Незалежне зсування пікселів дозволяє зсувати маску зображення обох ніг окремо, щоб вирівняти будь-які розбіжності.

Innova 3D — отримання тривимірних зображень в операційній
Програмне забезпечення тривимірної ангіографії Innova 3D — це режим отримання тривимірних зображень з ротаційної ангіографії, що надає точну судинну візуалізацію безпосередньо біля операційного столу. Додаток дозволяє отримати тривимірну реконструкцію з високою просторовою роздільною здатністю шляхом вимірювання спектра щільності дотичних тканин.

Innova 3D Cardiac — модуль тривимірної навігації
Модуль тривимірної навігації дозволяє здійснювати швидке сканування і реконструкцію тривимірного зображення анатомії серця, забезпечуючи інтуїтивну навігацію під час виконання складних процедур. Дає змогу отримувати і реконструювати тривимірну модель лівого передсердя або кореня аорти, достовірно відображає анатомію пацієнта і надає необхідну інформацію для планування доступу при найскладніших кардіологічних втручаннях.

Subtracted 3D — візуалізація тільки області інтересу
Автоматичне віднімання і відображення тривимірної моделі для чіткої візуалізації необхідного анатомічного об'єкта. Швидко візуалізує судини без необхідності вирізання оточуючих кісткових структур, тканини й імплантованих пристроїв. Прозорість імплантованих пристроїв і кальцифікованих бляшок може налаштовуватися для бездоганної візуалізації анатомічних особливостей судин.

AngioViz: (для Innova IGS 530) — обробка одноплощинних ДСА-зображень для візуалізації судинного русла
Візуалізаційний додаток AngioViz працює з ДСА-зображеннями, отриманими при обстеженні будь-якої частини тіла і дозволяє отримати параметричні зображення з колірним кодуванням для сприяння візуалізації судинного потоку.

Flight Plan for Liver (для Innova IGS 540) — інновація в емболізації печінки

Додаток для автоматичного визначення живильних судин на тривимірному зображенні дозволяє планувати процедуру емболізації печінки, автоматично виділяючи судину, починаючи від кінчика катетера до гіперваскулярної області печінки.

Innova Vision — тривимірна навігація в реальному часі
Програмний модуль тривимірної навігації накладає підготовлені тривимірні моделі, отримані за допомогою КТ, МРТ або ротаційної ангіографії, на рентгеноскопічне зображення в реальному часі одним натисканням миші, полегшуючи навігацію в складних анатомічних структурах.

Innova CT — КТ-подібні зображення в ангіографічній операційній
Додаток Innova CT покращує візуалізацію м'яких тканин для кращого виявлення патологічних вогнищ. Простота доступу до зображень, аналогічних КТ, у судинній операційній звільняє від потреби транспортувати пацієнта в кабінет КТ.

Innova TrackVision — рух з упевненістю
Додаток для пункційної тривимірної навігації забезпечує тривимірний контроль проведення голки під час процедури. Дозволяє вводити голку заздалегідь наміченою траєкторією, суміщеної з рентгеноскопічним зображенням у реальному часі, і бачити будь-які відхилення від заданого шляху.

Integrated Registration
Клінічний додаток Integrated Registration дає змогу поєднувати два об'ємні зображення, отримані різними методами від різних модальностей. З його допомогою можна легко порівнювати об'ємні анатомічні зображення, отримані за допомогою КТ, МРТ з ПЕТ, ОФЕКТ і ангіографії для проведення більш точного аналізу.
